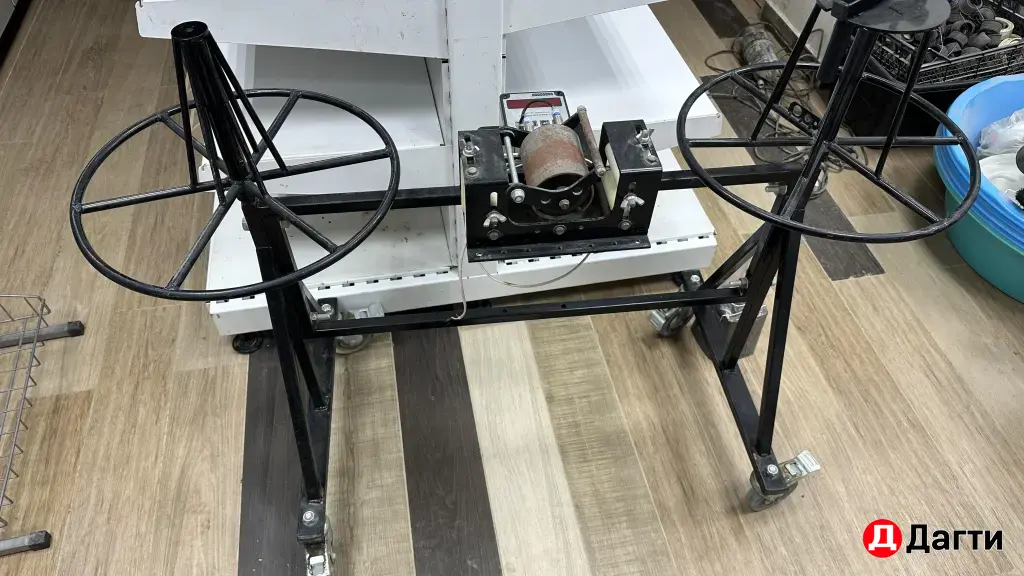

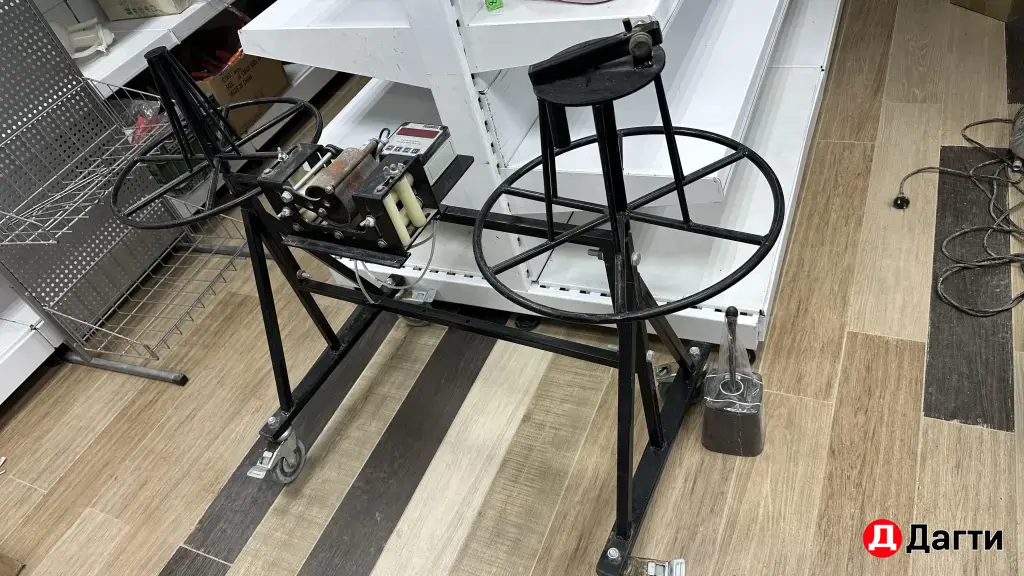

Отмотчик кабеля МПК 0,5-30РК40 Патриот на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.
Устройство перемотки кабеля МПК 0,5-30РК40 Патриот состоит из следующих основных частей: стальная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 Патриот, приёмный технологический барабан со складной ручкой, поворотные колёсные опоры с тормозными механизмами.
Порядок проведения отмотки с помощью станка МПК 0,5-30РК40 Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПК 0,5-30РК40 Патриот:
стальная рама - 1 шт.,
сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,

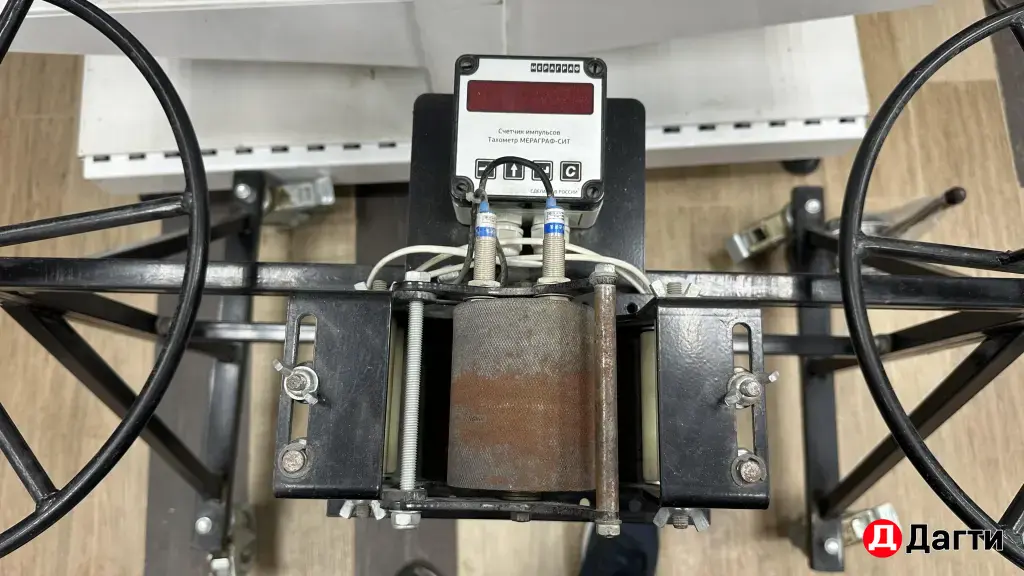

измеритель длины кабеля МИД 40 Патриот - 1 шт.,
ролик на поворотном кронштейне с тормозом - 4 шт.
